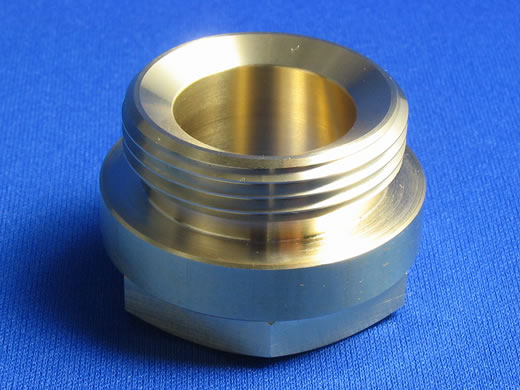

トップ ページ ＞ 製作品集 ＞ 逆作動ガイドブッシュ 丸３５Ｘ２３ Ｍ３０Ｐ１.７５
新しいＮＣ旋盤 ＢＮＤ−４２Ｓで製作した品物です。
六角割があり、その反対側の端面にきついテーパーがあります。 また、外ねじがあり、穴には大きな内溝があります。 この品物を、丸材から完成品加工します。    １チャックではすべて加工できません。
対向スピンドルを使って背面加工します。 両スピンドルは、完全に同期しており、 回転中でもつかみかえることが出来ます。 位相も同期しているため、六角材でも、加工した六角でも、 回転しながら、つかみかえることが出来ます。 大したものです。やるたびに感心しています。 ＢＮＤ４２Ｓには、Ｙ軸はありませんが、 Ｃ軸制御と極座標制御を使って、六角割が出来ます。 六角だけではなく、２面割であろうが、三角形であろうが、 凹面 であろうが、いろいろ出来ます。 本当に極座標制御というのは、便利な代物です。 はじめは、ちょっと難しかったけれど、出来ればほんと簡単です。 まあ、うちの場合は補正補完をつけてませんので、 （パソコンの自作ソフトで補正値計算をしています） ちーと大変でしたが、得意の三角関数と図形を使って、 クリアーしております。 この加工はメインスピンドル側でも、サブスピンドル側でも、 どちらでも出来ます。でも、今は片側だけ。 Ｚ軸回転工具が、まだ１つしかないのです。 |
