トップ ページ ＞ 製作品集 ＞ 流量弁ボデー ＳＶ−２０改２ 六角２７Ｘ７８
先の紹介した流量弁ボデーの六角バージョンです。

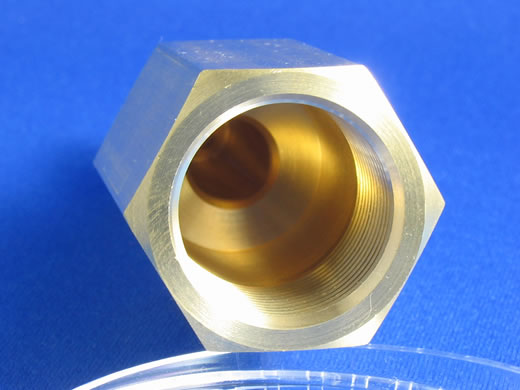

外見は簡単な形ですが、結構工夫のいる品物です。  中は空洞で、手前に見えるのがＭ２２Ｐ１．５の雌ねじです。
中央の穴が９Ｅ８で、この雌ねじと同軸度が要求されています。 管理上雌ねじは、ねじ切りバイトで切りますが、 品物の全長が長く、先端のねじのため、普通に削るとビビリます。 工程を工夫することで、ビビリなく１チャックで加工できます。 １チャックだから、同軸度は問題ありません。 この品物は、脱脂が要求されるため、乾式切削で作りますが、 工程や、温度管理を徹底することで、公差もクリアーします。 また、９Ｅ８の穴の入り口は、３０度のテーパーになっており、 Ｒ３の曲面を経て、滑らかに９Ｅ８の穴につながっています。 Ｒ３の座標は、自作の座標計算ソフトで、簡単に正確に求められます。  先ほどの写真の反対側です。
中央に０．４ｍｍの穴が開き、先ほどの９Ｅ８につながっています。 ねじはＧ３／８（ＰＦ３／８）です。 丸２６のボデーでは、 １次加工でこのねじまで切れましたが、わずかに届きません。 ねじ切りと０．４ｍｍの穴あけと端面の仕上げを、２次加工で行います。 |
