真鍮切削屋 真鍮専門切削加工屋 六角ナット 寸切ボルト 精密挽物 複合加工
試作から数10万個まで、切削の小回りを利かせます
切削だから、寸法が自由
株式会社南製作所のトレードマーク
株式会社 南製作所
 TEL 06−6791−1774
新規立ち上げが得意です! NC,一人で7年で1400件
リピートに自信があります! すべてをデータベース化
お問合せはこちら
トップ ページ
トピックス 新しく大型のNC旋盤を導入
クリックすると拡大写真のページへ
 06年11月ミヤノBND−42Sを導入しました。

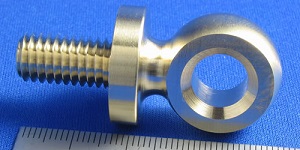

 左は、この機械での製作品です。
 高性能な機械と、豊富な経験とのコラボレーション。
  加工可能径も丸42まで拡大。
  南製作所の新たな1歩がスタートしました。 クリックで拡大できます
真鍮切削のプロ 南製作所
 真鍮に特化し、主に棒材からの旋削加工と、それに付随する加工をしています。
 熟練の職人技パソコンの積極利用により、多品種に対応できます。

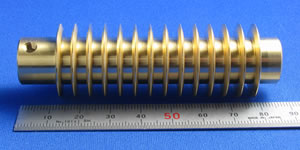

この写真は南製作所の製品のほんの一部です。ここをクリックしてください。一つ一つの品物が拡大表示される製作品集にジャンプします。
 最近の品物は「製作品集」に載せ、拡大できるようにしています。 実物より大きいで!
 ここはその一部だけ。次の写真をクリックすると拡大します。すみずみまでご覧ください。
流量弁ボデー 丸26X78 M22P1.5
ニードル 丸10X65
キャップ アヤメ26X40 M23P1
流量弁グランド 六角17X19.5 PT3/8 六角穴付
タケノコニップル 六角23X67 PT1/2
 さらに、上のナビゲーションから技術情報技術支援をご覧ください。

あえて真鍮に特化
 金属加工の中で、真鍮が最も加工しやすい素材でしょう。次々と加工法が改良され、今まで加工が困難であった素材も、加工できるようになって来ました。市場が縮小する中で、真鍮を加工されていた工場も、ステンレスやチタンなどへと加工範囲を広げられています。
  しかし、南製作所は、あえて真鍮にこだわりを持ち続けています。加工性のよい真鍮は、より 困難な形状も、より経済的に作ることができます。多品種に対応しやすく、変わらず強く支持されています。さらに、パソコンの積極利用で、より効率的で確実なものにしています。
  また、加工性がよいということは、環境にもやさしいのです。★地球に優しい省エネ加工★
 南製作所は、真鍮を知り尽くし真鍮に適したさまざまな加工法を揃えています。だから、真鍮に特化できています。
球体の加工 1次加工
 真鍮ならではの加工技術を少しご紹介
 ・チョボのないきれいな切り落とし仕上げ不要
 ・切削油を使わない加工(脱脂不要
 ・さまざまな深穴加工
 ・やとい(治具)刃物も簡単に作ります
 ・真鍮ならではの完成品加工

化粧ボルト M8X40 頭タテ20X15
 ナット盤など古い機械もありますが、ナットは公差も大きく、削りやすいからそれで十分なのです。メンテナンスをしっかりやり、大切に使ってきたから、今も現役なのです。ちょっと豆腐を買いに行くのに、ベンツは必要ありません。経費が全く違います。もちろん、精度が要求されるものは、精密旋盤やNC旋盤で加工します。
 切削加工の原点、「ろくろ 」から、CNC複合旋盤まで、いろいろな機械をそろえ、それぞれの品物に最適な加工を施します。 また、真鍮に特化することで、材料も安価で入手できています。

 強度が一番でないのなら、さびにくく、美しく、加工しやすい真鍮です。メッキの載りもよい!
 大量生産でないのなら、小回りの利く切削加工です。

C6191 アルミ青銅 皿ボルト M16X46
真鍮専門ですが・・  加工する素材
 真鍮専門で、主にC3604(快削黄銅)を加工しています。
  ほぼ100%真鍮ですが、厳密に言うと、他の伸銅品なども加工しています。加工している材質は以下のとおりです。
 機械の種類により加工できる材質の範囲は異なります。

 C3601(快削黄銅 かしめ材)、C3602(快削黄銅 軽かしめ材)、C3771(鍛造用黄銅)
 C4641(ネーバル黄銅)、C5191(りん青銅2種)、C5341(快削りん青銅1種)
 C5441(快削りん青銅2種)、C6191(アルミニウム青銅2種)、C6782(高力黄銅)
 BC6(青銅)
 C1020(無酸素銅)、C1100(タフピッチ銅)、
 A2011(快削アルミ Al−Cu)、A2017(〃)
 A5052(Al−Mg)、A5056(〃)、
 A6061(Al−Mg−Si)、A6063(〃) など

1個から数10万個まで
六角ナット できあがったところ
 競争力のある生産数は、100個から数1000個六角ナットでは数万まで)でしょう。この範囲ではコストパフォーマンスに優れた製品をご提供できます。
  もちろん、1個から製作いたします。しかし、1個でもすべての段取りをしなければなりませんので、それだけ分の値段はかかります(一口料金)。小社の品物は小さいものが多く、1個あたりの材料費がわずかですので、もう少し作られても、総額はほとんど変わりません。

継手 六角19X35
 1日あたりの生産数
 六角ナットの小形のサイズでは、1日あたり1万個/1台程度。
 最大で8台で8万個/1日。
 精密自動旋盤で1200〜2000個/1日。
 NCで500〜1200個/1日。
 これらは作るものによって、大きく変わります。詳しくは各機械のページをご覧ください。

ボデー(エア抜きバルブ) 丸35X29
新規立ち上げが得意です。
 切削加工寸法が自由に選択できるため、さまざまな種類の製品を作ってきています。リピート生産が多いですが、ほぼ毎日のように新規立ち上げがあります。
  特にNC加工では、過去一人で、7年間で約1400件、新規に立ち上げています。最近はリピート生産が主ですが、03年あたりまで相当のハイペースで立ち上げてきました。当時は社長ではありませんでしたし、修行もかねて集中しました。 「製作品集」へ。(最近のものを順次載せています。)

  パソコンで座標計算やプログラムの作成を行い、工具の配置を標準化し、それらをデータベース化しています。これにより、プログラムの転用も容易にでき、効率的に加工できます。
  これらは 自作のソフトのため、思いついたアイデアをすぐに取り入れら、使い勝手のよいものができています。手計算、手入力が少ない分、ミスも少なく、作りながらの検証で、ミス0を続けています。

アンカーピン 丸12X95 2−PT1/8 M12 他
リピートが得意です。
 03年末よりすべての製品を(それ以前は抽出で)データベース化しています。名称やサイズで瞬時に検索できるため、前回の図面や留意点が参照できます。
 NC加工では、すべての製品の図面、プログラム、工具配置、位置、留意点、生産履歴等をデータベース化しています。プログラムもそのままケーブルで送りますので、すばやく、ミスのない加工ができます。

南製作所の歩み(抄)
 大阪の小さな町工場で、約50年間、真鍮一筋に、さまざまな挽物(ひきもの)を作ってきました。
 昭和の初期、まず、ろくろ挽物屋としてスタート。
 日本経済の発展と共に、真鍮ナット製造をメインに設備を拡充。
 同時に、精密自動旋盤を加え、ボルトや袋ナットなども製造。
 熟練職人手作業が、これらの品物にさらに手を加え、広範囲な真鍮切削品を作り出します。
  ’97年に現社長が加わり、NCを導入し、パソコンの積極利用で、より高品位で多様な生産を可能にしています。


主要な加工 得意な分野

六角ナット 袋ナット ナット盤の加工 寸切 両ねじ ろくろの加工


在庫品: ISO M3〜M36 1種 3種
       Ni付もあり
受注生産品: 切削加工ですので、 自由に外径、厚み、ねじの種類が選べます。
加工径 六角ナット: 六角5.5〜六角65
  六角だけで40種類のチャック
ねじの種類: メートル ウィット UNほか
   タップは240種類のサイズ

 古い規格にも対応     →詳しくは

寸切 両ねじ ろくろ加工
  ろくろや旋盤を使ってねじを切ります。超ロウテクですが、これでしかできないものがあります。
 切削ですので自由な寸法が可能です。
 両ねじや両タップ、虫ねじなどを作ります。
 すべて受注生産品です。
ねじの種類: M2〜M30 ウィット UNなど
長さは、材料長さまでで、運べる長さ。 自由です。        →詳しくは

精密挽物 精密自動旋盤の加工 NC加工 複合加工

精密挽物 精密自動旋盤の写真
 それぞれの刃が、カムによって重なり合うように入って、同時に切削していきます。そのため大変高効率な切削加工ができます。その分調節は難しく、職人技の見せ所です。ベテランの職人がさまざまな形状の製品を作り出します。
すべて受注生産品です。
加工径: 丸3〜丸20 六角や四角、偏心にも対応 ほぼすべてのサイズのチャックがそろっています。     →詳しくは

NC加工 複合加工
大型1台: 丸14〜丸35 六角14〜六角30 複合機
小形3台: 丸5〜丸20 六角6〜六角17
  うち2台が複合機
 1400種類新規立ち上げ、すべてデーターベース化。
  とにかく工夫することが大好きです。いろんなものを作っています。 すべて受注生産品です。               →詳しくは

職人の手作業
職人の手作業

 機械での加工と共に大切な作業です。簡単な作業に見えますが、その中にさまざまなノウハウが詰まっています。熟練した職人が広範囲の加工をこなします。自動化できる機械加工を補完し、より多様な品物が生まれます。
  ペンチレスによる仕上げ加工、深穴加工、ねじ切り、タッパーによるねじ切り、面取り、サンダー加工、すじ割、六角割加工、四角割加工、ろくろ加工、ロウ付け、普通旋盤加工などなど・・・・。             →詳しくは




 ありがとうございます。あなたは番目のお客様です。


<職人である社長が自ら作っているサイトです。>

 お見積もりが遅れ、大変ご迷惑をかけています。

 おかげさまで多くのお問い合わせを頂いていますが、相変わらず真鍮の価格の改定が必要な上、継続品の注文が増加して
きています。
 会社の体制は徐々に整備されつつありますが、まだまだ私、社長に仕事が集中し、お見積もりまでなかなか手が回りません。



新着情報

製作品集」のページに新たな製作品を5点追加しました(2列目)。現在159点の作品が拡大できます。(8.7.27)
新しく大型のNC 旋盤(ミヤノBND−42S5)を導入しました。いろいろ出来て、実に楽しい機械です。この機械で作った製作品を4つ載せました。(7.4.7)


得意な分野
六角ナット・袋ナット六角ナット
袋ナット




寸切ボルト・両ねじ(ろくろの加工)寸切ボルト
両ねじ
(ろくろの加工)


精密挽物 (カム式精密自動旋盤)

NC加工・複合加工



職人の手作業 職人の
手作業



◆工夫することが大好きです。
さまざまな工夫 技術情報
球体の加工
球体の加工




六角穴加工
六角穴加工




横穴の加工(完成品加工)横穴のある加工(完成品加工)





切り落とし
切り落とし




長いねじのチップ加工

多段出し加工・押戻し加工
多段出し加工・押し戻し加工





打痕キズなどを防ぐ工夫

1チャックでの複雑な加工

ねじの加工

やといの工夫
やといの工夫




刃物の自作

加工精度

パソコンの積極利用で効率よく加工 技術支援

NCの座標計算支援プログラム

NC加工プログラムのデータベース化

すべての製品のデータベース化

受注管理のデータベース支援

見積もり計算プログラム

品質管理

設備

 設備一覧

製作品集

 製作品集(NCを中心に)

 製作品集2(カム式)

会社案内

 会社概要

 地図・交通

 沿革

 主な取引先・銀行

 ポリシー

 社長紹介

 社長の部屋

お取引について

 プライバシーポリシー

 お取引・お支払

 特定商取引の表示

サイトマップ

◆真鍮は環境に優しい
究極のリサイクル材です。

◆自衛隊の潜水艦の魚雷発射管の部品を10年以上作り続けています。

新幹線の化粧ボルトも作っています。
化粧ボルトの種類は150を超えています。

六角穴加工開発物語
それは、クレーム対応から生まれた。

データベース開発物語
それは、生きるための ぎりぎりの戦いだった。


真鍮切削屋@株式会社 南製作所 URL:http://www.bs-m.co.jp mail:info@bs-m.co.jp
547-0041大阪府大阪市平野区平野北1-2-6 FAX:06-6791-1927 TEL:06-6791-1774
